2026年世界の静的タイミング解析・検証サービス市場調査レポート

先端半導体の複雑化が静的タイミング解析・サインオフサービスの成長を加速

QYResearchはこのほど、『2026年世界の静的タイミング解析・検証サービス市場調査レポート』を発表しました。本調査では、静的タイミング解析・検証サービスの定義、技術体系、市場規模、競争環境、用途、地域構造および産業チェーンの変化を分析しています。特に、先端プロセス、AI・高性能コンピューティング、車載半導体、通信ICおよび複雑なSoCの開発拡大に伴う、タイミング制約、タイミング収束、サインオフ検証およびエンジニアリング支援需要に注目しています。

静的タイミング解析・検証サービスとは、デジタルIC、ASIC、SoC、FPGAおよび半導体IPの設計・物理実装工程において、タイミング制約の作成、タイミングモデルの確認、パス解析、違反箇所の特定、タイミング収束、ECO最適化および最終サインオフ検証を提供する専門的なエンジニアリングサービスです。静的タイミング解析では、設計を複数のタイミングパスに分解し、信号伝搬遅延を計算したうえで、セットアップ時間、ホールド時間、クロック周期、入出力インターフェースなどの制約を満たしているかを確認します。

本調査は、タイミング制約の開発・レビュー、合成後およびレイアウト後のSTA、マルチモード・マルチコーナー解析、オンチップばらつきおよび統計的ばらつき解析、クロストークとシグナルインテグリティを考慮した解析、クロックツリーおよびクリティカルパス診断、タイミングECO、独立サインオフレビュー、フロー自動化、オンサイト・オフショア・マネージド型エンジニアリングサービスを主な対象としています。成果物には、制約ファイル、解析スクリプト、違反一覧、パス診断レポート、ECO提案、サインオフチェックリストおよび再利用可能な設計フローが含まれます。設計規模の拡大に伴い、解析は単一ブロックの確認から、階層型、フルチップ、マルチフィジックス連携および分散処理へ移行しています。

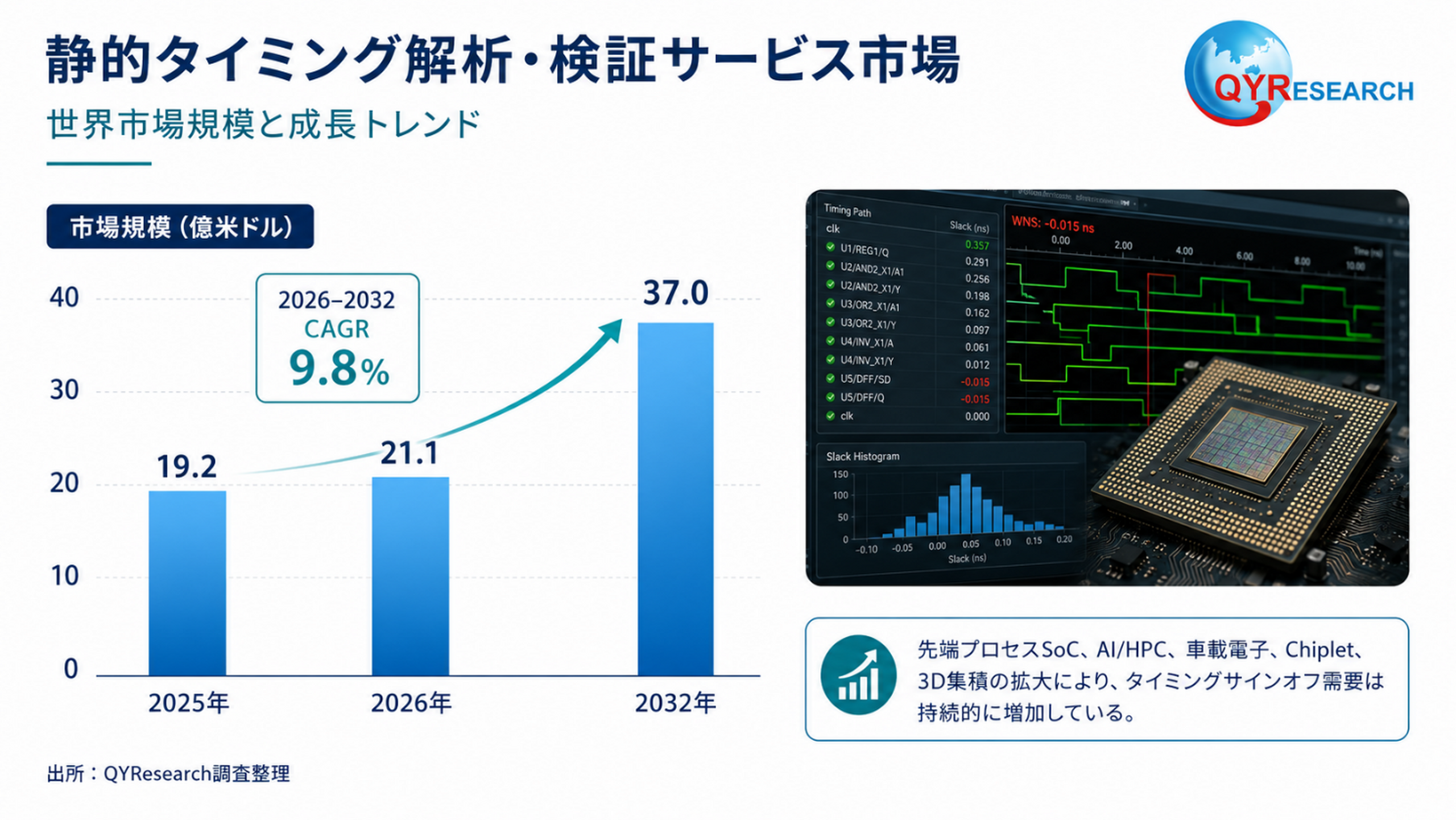

QYResearchの初期調査によると、世界の静的タイミング解析・検証サービス市場規模は、2025年に約19億2000万米ドル、2026年に約21億1000万米ドルと推定され、2032年には約37億米ドルに達する見通しです。2026年から2032年までの年平均成長率は約9.8%と予測されます。この市場規模は、独立系エンジニアリング企業、ASIC設計サービス企業、EDAベンダーのプロフェッショナルサービス部門および半導体設計コンサルティング企業が提供する、制約開発、フロントエンド・バックエンドSTA、タイミング収束、ECO最適化、サインオフ監査、フロー自動化および関連エンジニアリングサービスの売上を主に対象としています。

現在、STAはデジタル半導体製品のテープアウト前に不可欠なサインオフ工程となっています。顧客需要は個別エンジニアの補充から、サインオフ品質、納期管理およびファーストシリコン成功率に責任を持つプロジェクト型サービスへ移行しています。需要拡大を支える主な分野は、AIアクセラレータ、HPCプロセッサ、データセンター向けネットワークIC、車載SoC、高速インターフェースおよびChiplet設計です。供給側では、サービス企業が先端プロセス経験、階層型解析、自動化スクリプト、クラウド計算資源および複数EDAツール間の相関技術を強化しています。米国半導体工業会によると、2025年の世界半導体売上高は7,917億米ドルに達し、前年比25.6%増加しました。これは複雑な半導体設計・検証サービスの需要拡大を支える産業基盤となっています。

世界市場は、「基盤となるEDAツール市場は集中している一方、エンジニアリングサービス市場は比較的分散している」という特徴を持ちます。Synopsys、CadenceおよびSiemens EDAは、タイミング解析、物理実装、寄生抽出およびサインオフの主要ツールを提供し、技術サポート、コンサルティングおよびプロフェッショナルサービスを通じて顧客の設計フローにも大きな影響を与えています。PrimeTimeとTempusは先端デジタルICの代表的なタイミングサインオフ環境であり、分散計算、階層型解析、クラウド実行および電源インテグリティ連携の強化が進んでいます。

エンジニアリングサービスの第1グループには、複数地域でのデリバリー、先端プロセス、RTL-to-GDSIIの一貫対応および大規模な技術者組織を有する企業が位置します。代表企業にはeInfochips、Tessolve、CyientおよびMosChipなどが含まれます。これらの企業はSTAを物理設計、電力解析、物理検証、DFTおよびシリコン検証と統合して提供しています。eInfochipsはSTA、物理検証、電力解析およびIPハードニングを公開サービスとして掲げ、Cyientもタイミング収束およびタイミング・IRドロップ解析を半導体設計サービスに組み込んでいます。

第2グループには、Alchip、Global Unichip、Faraday TechnologyおよびBrite SemiconductorなどのASIC設計・量産サービス企業が含まれます。これらの企業は、ファウンドリとの連携、先端プロセス実装、プロジェクト管理および量産移行能力を競争力としています。Alchipは物理設計、タイミング収束、検証および電力サインオフなどの高負荷処理をクラウドとハイブリッドクラウドで実行しています。FaradayとGlobal Unichipは、論理合成、配置配線、タイミング・シグナルインテグリティ収束、物理検証および先端パッケージインターフェースまでを含む設計フローを構築しています。 今後は、EDAツール環境、自動化手法、クラウドインフラ、熟練サインオフ技術者および顧客データの安全管理を組み合わせた総合力が競争を左右すると考えられます。

サービス工程別では、主に三つのカテゴリーに分類できます。第1はタイミング制約・設計手法構築サービスで、クロック定義、入出力遅延、クロックグループ、例外パス、SDC作成、制約整合性確認、ライブラリおよび寄生データの確認を含みます。新規プロジェクト、IP統合、プロセス移行および社内フロー標準化で利用されます。第2はタイミング解析・収束サービスで、合成後、配置後、クロックツリー構築後および配線後の各段階を対象とし、セットアップ・ホールド違反、クロックスキュー、クリティカルパス、混雑、クロストークおよびマルチモード・マルチコーナー収束を処理します。第3はサインオフ検証・独立レビューサービスで、最終データの完全性、解析シナリオ、ツール間相関、高リスクパス、例外設定およびテープアウト準備状況を確認します。大規模設計に対する階層型・分散型解析技術の進展により、フルチップサインオフサービスの付加価値が高まっています。

契約形態別では、単独プロジェクト、組み込み型エンジニア支援および物理設計一体型サービスに分類できます。単独プロジェクトは制約監査、設計節目のレビュー、テープアウト直前の緊急収束などに利用されます。組み込み型支援はオンサイト、リモートまたはハイブリッドチームで顧客の技術リソースを補完します。一体型サービスでは、STAをRTL-to-GDSII、IPハードニング、プロセス移行またはASICターンキーサービスに組み込みます。成長が速い分野として、3nm以下の先端プロセス、高周波AI・ネットワークIC、低消費電力マルチ電圧SoC、車載安全関連IC、HBM・高速SerDes、Chipletおよび2.5D/3D集積が挙げられます。

北米は、高付加価値需要とEDA技術が集中する主要地域です。大手EDA企業、ファブレス半導体企業、ハイパースケールクラウド企業およびAI半導体設計企業が集積し、先端プロセスおよび超大規模SoCのサインオフ需要が強くなっています。米国半導体工業会によると、米国に本社を置く半導体企業は2025年に約4,250億米ドルの売上を計上し、世界市場の53.4%を占めました。

アジア太平洋地域は重要なエンジニアリング供給拠点であり、成長市場でもあります。台湾、中国大陸、韓国および東南アジアの一部地域には、ファウンドリ、ASIC設計、組立・検査および技術人材が集積しています。TSMCによると、2025年のウエハ売上高に占める3nm、5nm、7nmの割合はそれぞれ24%、36%、14%でした。先端ノード案件の拡大は、タイミング、電源、シグナルインテグリティおよびパッケージ連携サインオフの需要を増加させています。

欧州では、車載、産業制御、通信、航空宇宙および高信頼性半導体を中心に専門需要があります。顧客は機能安全、プロセスの追跡可能性、知的財産保護および長期的な技術協力を重視します。欧州半導体法は、設計プラットフォーム、パイロットライン、製造投資およびサプライチェーン強靱化を通じて、地域の設計・生産能力を強化しています。 日本では、車載、産業機器、イメージセンサー、メモリおよび高信頼性電子機器向け需要が安定しており、先端ロジックと国内半導体供給網への投資も拡大しています。

上流には、EDA・サインオフプラットフォーム、標準セルライブラリ、Libertyタイミングモデル、ファウンドリPDK、寄生抽出技術、半導体IP、インターフェースモデル、サーバーおよびクラウド計算資源、バージョン管理、データセキュリティ基盤ならびに物理設計・タイミングサインオフ技術者が含まれます。Synopsys PrimeTime、Cadence TempusおよびSiemens EDA関連技術が主要な解析基盤を構成し、合成、配置配線、寄生抽出、電源インテグリティ、物理検証および回路シミュレーションとの相関が求められます。

中流には、EDAベンダーのプロフェッショナルサービス部門、独立系半導体エンジニアリング企業、ASIC設計・量産サービス企業、専門コンサルティング企業および顧客の社内設計センターが含まれます。主要業務は、入力データ確認、制約作成、解析シナリオ設計、解析実行、違反診断、ECO修正、結果レビューおよびサインオフ納品です。下流顧客は、ファブレス企業、IDM、システムメーカー、クラウドサービス企業、自社半導体開発企業、車載サプライヤー、通信機器企業および産業・民生電子企業です。

主な参入障壁は、先端プロセスでのテープアウト経験、タイミングモデルと実シリコンの相関、複数ツール間の整合性、複雑な設計問題の原因解析、ファウンドリのサインオフ要件、機密保持、輸出管理対応および熟練技術者の迅速な確保です。付加価値の高い工程には、複雑な制約アーキテクチャ、フルチップ・マルチシナリオサインオフ、階層型タイミングバジェット、クリティカルパス原因解析、低リスクECOおよびタイミングとIRドロップ、クロストーク、熱、経年変化を連携した解析があります。

主要国・地域は半導体研究開発、設計能力、製造基盤および人材育成を政策的に支援しています。米国のCHIPS and Science Actは半導体研究開発・製造関連プログラムに約500億米ドルを割り当て、欧州半導体法は設計プラットフォーム、パイロットライン、製造投資および供給網強靱化を支援しています。 一方、先端プロセス経験、EDAライセンス費用、高性能計算資源、ファウンドリ・IPとの適合、技術者育成期間および顧客データ保護が主要な障壁です。国境を越えるEDAソフトウェア、半導体設計技術および設計データの移転に関する規制も、顧客確認、アクセス管理およびデータガバナンスの重要性を高めています。

今後数年間、市場は設計複雑度の上昇、先端ノードの拡大、AI・HPC投資、Chiplet・3D集積、車載電子化および開発期間短縮によって成長すると考えられます。技術は、階層型・分散型解析、クラウドネイティブサインオフ、機械学習によるパス優先順位付けと原因診断、タイミング・電源インテグリティ協調解析、ばらつき・経年変化対応、ダイ間タイミングモデルおよび設計初期への検証シフトへ進展します。Synopsysが2025年7月にAnsysの買収を完了したことは、電子設計、マルチフィジックス解析およびシステムレベルシミュレーションの統合が進む市場動向を示しています。 基礎的な確認作業の自動化が進む一方、複雑な制約設計、サインオフ責任、ツール間相関、先端プロセス経験および顧客専用設計手法の価値はさらに高まる見通しです。

本記事は、QY Research発行のレポート「2026年世界の静的タイミング解析・検証サービス市場調査レポート」に基づき、市場動向および競合分析の概要を解説します。
