テスト容易化設計・実装サービスの世界市場：産業チェーン、構造分析、ビジネスモデルの展望（2026-2032）

DFTアーキテクチャから量産診断へ：複雑化する半導体設計サービスの成長機会

YH Researchはこのたび、『2026年 世界のテスト容易化設計・実装サービス市場調査と展望』を発刊しました。本調査では、テスト容易化設計サービスの定義、技術方式、市場規模、競争環境、サービス分類、用途構成、地域構造およびバリューチェーンの変化を分析しています。先端プロセス、大規模SoC、AIアクセラレータ、車載半導体、Chipletおよびマルチダイ構成の普及に伴う、DFTアーキテクチャ設計、実装、故障検出率の収束、量産テスト最適化、シリコン診断の需要変化に注目しています。

テスト容易化設計・実装サービスとは、ASIC、SoC、MCU、プロセッサ、AIアクセラレータ、通信IC、車載ICなどを対象として、アーキテクチャ設計、RTL開発、論理合成、ネットリスト実装および物理設計の各段階で提供される専門的な半導体エンジニアリングサービスです。専門チームは、スキャンチェーン、テスト圧縮、メモリBIST、ロジックBIST、バウンダリスキャン、オンチップクロック制御、テストポイント、ATPG、組み込み診断などを用いて、製造テストに必要なアクセス構造と故障観測機能を構築します。

主な目的は、製造欠陥に対する制御性と観測性の向上、フォールトカバレッジの改善、テストデータ量とテスト時間の削減、ATEコストの抑制、故障解析および歩留まり改善の支援です。一般的な成果物には、DFT仕様書、テストアーキテクチャ、スキャンおよびBIST構造、DFT挿入済みネットリスト、設計ルールチェック結果、ATPGパターン、ゲートレベルシミュレーション結果、カバレッジレポート、テスト用タイミングおよび電力検証結果、テスタ向けパターンファイル、シリコン後診断サポートなどが含まれます。Synopsys TestMAX、Siemens Tessent、Cadence Modusなどの主要プラットフォームは、スキャン、圧縮、BIST、ATPG、診断、RTL段階のテスト容易性評価に対応しています。また、IEEE 1149.1、IEEE 1687、IEEE 1838は、バウンダリスキャン、組み込み計測器へのアクセス、マルチダイ向けテストアクセスの標準基盤を提供しています。

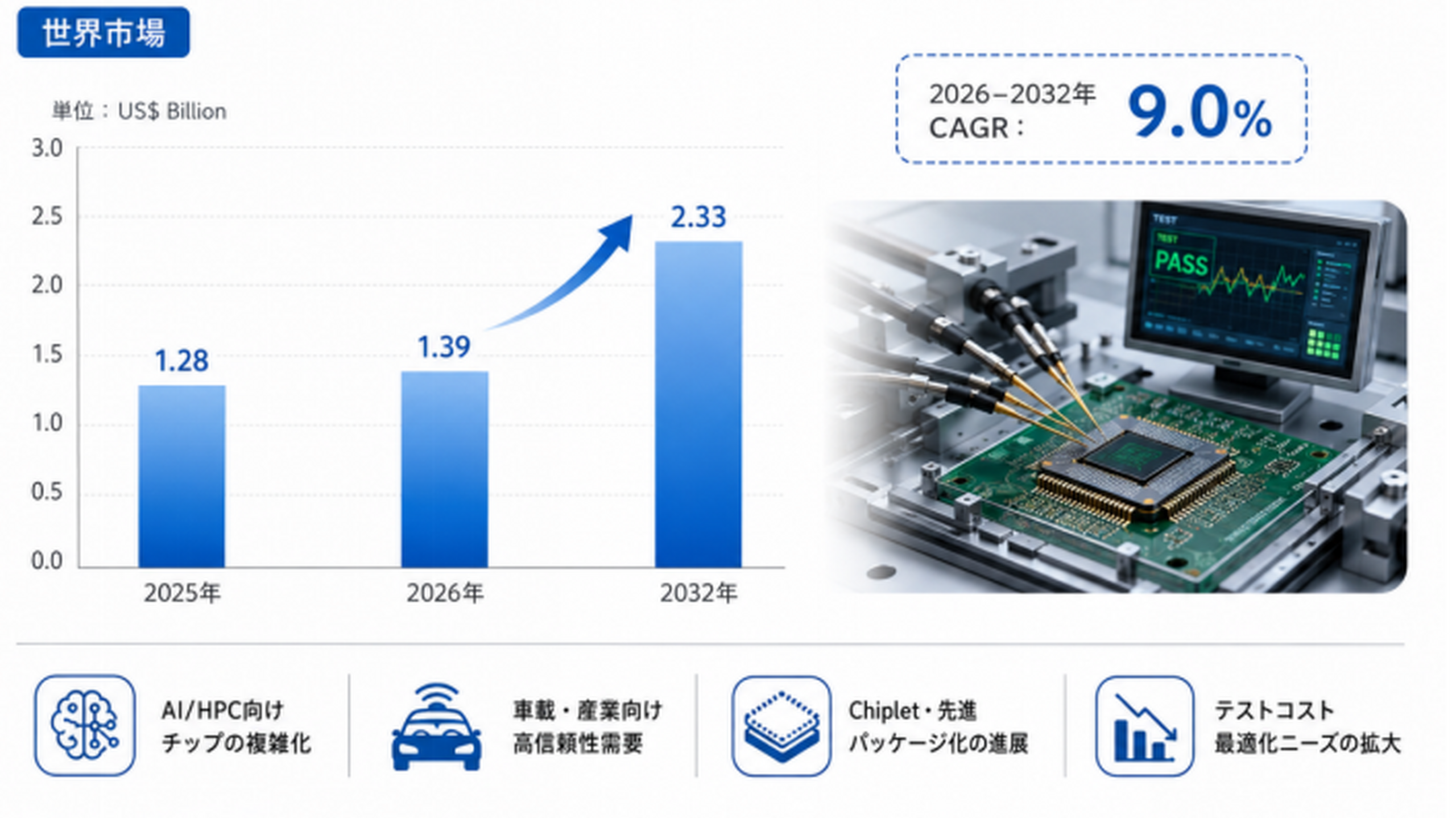

YH Researchの初期調査によると、世界のテスト容易化設計・実装サービス市場は、2025年に約12億8000万米ドル 、2026年に約13億9000万米ドル に達し、2032年には約23億3000万米ドルへ拡大すると予測されます。2026年から2032年までの年平均成長率は約9.0％です。この市場規模は、第三者サービス事業者がファブレス半導体企業、IDM、システムメーカー、ASICソリューション企業などに提供するDFTアーキテクチャ設計、スキャンおよびBIST実装、ATPG、検証およびサインオフ、テストパターン最適化、シリコン診断、量産支援の売上を中心に構成されています。また、フルチップ設計およびターンキーASICプロジェクトに含まれるDFT関連のエンジニアリング価値も対象としています。

AIおよびHPC向け半導体では、論理規模、組み込みメモリ数、テストデータ量が増加しています。車載および産業用半導体では、機能安全、高い故障検出率、低消費電力テスト、稼働中診断への要求が強まっています。さらに、Chiplet、2.5Dおよび3D集積では、ダイ単体、ダイ間接続、パッケージ後の各段階でテストが必要となります。このため、需要は基本的なスキャン挿入から、階層型DFT、物理考慮型DFT、低電力ATPG、マルチダイテストアクセス、シリコンライフサイクル診断へ移行しています。

供給側では、人員提供型のアウトソーシングから、プラットフォーム化された成果責任型サービスへの移行が進んでいます。主要企業は、DFTアーキテクト、物理設計、STA、ATEおよび歩留まり解析チームを統合し、再利用可能なスクリプト、テストIP、先端ノード向けフロー、機能安全文書、セキュアなグローバル開発拠点への投資を進めています。米国半導体工業会によると、2025年の世界半導体売上高は7,917億米ドルとなり、前年比25.6％増加しました。ロジックおよびメモリ製品の成長は、複雑なチップ設計、テストエンジニアリング、量産支援サービスに対する需要基盤を強化しています。



世界市場は、EDAツール層の集中度が高い一方で、エンジニアリングサービスの供給は比較的分散しています。Synopsys、Siemens EDA、Cadenceは主要なDFT、ATPG、テスト圧縮、診断プラットフォームを提供しています。サービス市場には、半導体専門サービス会社、大手エンジニアリングR&D企業、ターンキーASIC企業、地域密着型の設計会社が参加しています。ツールの操作能力だけでは十分な差別化にならず、複雑なDFTアーキテクチャの経験、先端プロセスへの対応、カバレッジ収束、物理設計との協調、シリコン後の問題解決能力が重要となっています。

グローバル規模の代表企業としては、Tessolve、HCLTechおよびSankalp Semiconductor、Wipro、eInfochips、L&T Technology Servicesなどが挙げられます。これらの企業は、DFTアーキテクチャ、スキャンおよびBIST実装、ATPG、サインオフ、ATE開発、シリコン後支援までを幅広く提供し、専任開発センター、オフショア開発、顧客拠点チーム、フルチップ開発など複数の契約方式に対応しています。Tessolveはチップ設計、DFT、テストエンジニアリング、シリコン後サポートを連携させています。HCLTech、Wipro、eInfochipsおよびLTTSは、グローバルなエンジニアリング体制を活用し、車載、通信、コンピューティング、産業および民生分野にサービスを提供しています。

Global Unichip、Alchip Technologies、Faraday Technology、VeriSilicon、Cyientなどは、ターンキーASICおよびシリコンプラットフォーム型の主要企業です。これらの企業は、先端プロセス、ファウンドリとの連携、物理実装、先端パッケージおよび量産技術に強みを持ち、DFTをRTL-to-GDS、Netlist-to-GDSまたはフルターンキーサービスの一部として提供しています。Global Unichipは、低電力DFT、階層型DFTおよび2.5D／3Dマルチダイ対応を進めています。Alchipは、DFT計画、実装、検証、パターン生成、ATEデバッグ、テスト時間最適化を提供しています。Faradayは、論理合成、DFT実装、物理設計を個別または統合サービスとして提供しています。

MosChip、VVDNおよび地域の専門設計会社は、特定ノード、特定用途、柔軟な契約方式、地域対応を強みに成長しています。サービス市場全体の集中度は中程度から低い水準ですが、上級DFT人材、先端ノードの実績、複雑SoCの経験は主要企業に集まりつつあります。今後は、技術者数や価格だけでなく、再利用可能な方法論、カバレッジ収束の自動化、Chiplet対応、機能安全、物理設計およびATEとの協調、量産診断、セキュアなグローバル開発体制が競争軸となります。



サービス工程別では、DFTアーキテクチャおよび計画、DFT挿入および実装、ATPGおよびサインオフ、シリコン後診断および量産最適化の四つに分類できます。アーキテクチャおよび計画では、テストモード、テストインターフェース、ピン、スキャンチャネル、圧縮方式、メモリグループ、テスト電力、クロック制御、IPアクセス、階層型テスト戦略を決定します。これらは、チップ面積、配線混雑、テストパターン数、ATE時間および量産コストに大きな影響を与えます。

実装サービスでは、スキャンチェーン、圧縮ロジック、MBIST、LBIST、JTAG、IJTAG、コアラッパ、テストポイント、オンチップクロックコントローラを挿入し、論理合成、タイミング、低消費電力設計および物理実装との整合を取ります。ATPGおよびサインオフでは、故障モデルの設定、テストパターン生成、カバレッジ収束、低電力化、ゲートレベルシミュレーション、テスタフォーマット変換を行います。シリコン後サービスでは、スキャンチェーン不良、メモリ不良、物理欠陥の位置特定、テスト時間短縮、歩留まり解析、量産プログラム最適化を支援します。

対象デバイス別では、汎用ASIC／SoC、車載および機能安全IC、AI／HPCおよびマルチダイICに分類できます。汎用SoCでは、スキャン圧縮、MBIST、バウンダリスキャン、ATPGなどの成熟技術が中心です。車載ICでは、高い診断カバレッジ、定期的なセルフテスト、故障分離、低電力テスト、機能安全関連文書が重視されます。AI／HPCデバイスでは、大規模ロジック、大量の組み込みメモリ、複数電源ドメイン、高い消費電力、HBMなどの高速インターフェースに対応する必要があります。Chipletおよび3D ICでは、Known Good Die、ダイ間接続、積層前後のアクセス、システムレベル診断が重要になります。IEEE 1838は3次元積層IC向けのダイ中心型テストアクセスを規定し、ISO 26262 Part 11は半導体に対する機能安全の適用指針を提供しています。



北米は、AI、HPC、クラウド、通信、ネットワーク、カスタムシリコン企業が集中する主要な需要地域です。また、主要EDA企業も北米に本社を置いています。顧客はアーキテクチャ、独自IP、最終サインオフを社内に残しながら、DFT実装、ATPG、カバレッジ収束および量産支援をグローバルチームに委託する傾向があります。米国内の半導体製造、先端パッケージおよび研究開発投資の拡大により、知的財産保護、輸出管理、機能安全、ローカル管理に対応できる高度なサービスへの需要が増加すると予想されます。CHIPS for Americaには、390億米ドルの製造支援と110億米ドルの研究開発投資が含まれています。

アジア太平洋地域は、最大のエンジニアリング供給地域であり、需要の成長も速い地域です。インドは大規模なVLSI人材とグローバルな設計サービス企業を有し、スキャン挿入、ATPG、検証、物理設計、オフショア開発の中心となっています。台湾は、ファウンドリ、ターンキーASIC、先端パッケージのエコシステムを背景に、先端ノード、AI／HPC、Chiplet向けDFTと量産連携に強みを持ちます。中国本土では、半導体設計企業、システム企業の自社チップ開発、国産EDA対応、ローカル供給体制の整備が需要を支えています。日本と韓国では、車載、産業、メモリ、民生向けの高信頼性テスト需要が安定しています。マレーシアおよび東南アジアの一部も、パッケージ・テスト産業との近接性を活かした設計拠点として成長しており、AlchipはマレーシアにDFTを含む設計センターを設置しています。

欧州では、車載、産業、航空宇宙、通信、安全重視型半導体が主要な需要源です。欧州企業は、開発プロセス、トレーサビリティ、機能安全、データ保護、長期保守に対して厳しい要件を設定する傾向があります。欧州半導体法は、半導体生産、研究およびサプライチェーン強靭化に430億ユーロを超える公的投資を促すことを目指しており、地域の設計およびテスト技術基盤を支えています。今後の地域構造は、北米が高度な需要を主導し、インドが大規模なエンジニアリング供給を担い、東アジアがファウンドリおよび量産連携を強化し、欧州が車載および産業用途の信頼性分野に注力する形になると考えられます。



上流には、EDAソフトウェア、DFTおよびテストIP、ファウンドリPDK、標準セルライブラリ、メモリコンパイラ、プロセッサおよびインターフェースIP、計算サーバ、ストレージ、IEEE規格、機能安全規格、専門人材が含まれます。Synopsys TestMAX、Siemens Tessent、Cadence Modusは主要な技術基盤であり、サービス企業はツールライセンス、プロセスフロー、顧客環境への安全なアクセス、自動化スクリプトを整備する必要があります。中流では、DFT専門企業、エンジニアリングサービス会社、ターンキーASIC企業、半導体企業の社内チームが、アーキテクチャ、実装、ATPG、サインオフ、パターン変換、シリコン診断、量産最適化を提供します。下流顧客には、ファブレス、IDM、クラウド事業者、自動車および産業機器メーカー、通信機器会社、民生電子ブランド、カスタムシリコン開発企業が含まれます。

主要な参入障壁は、経験豊富なDFTアーキテクト、先端ノードおよび複雑SoCの実績、複数EDAフローへの対応、物理設計とSTAの連携、顧客データの保護、機能安全プロセス、シリコン後の問題解決能力です。基本的なスキャン挿入は標準化が進み、価格競争が発生しやすい一方、アーキテクチャ設計、階層型およびChiplet DFT、低電力・物理考慮型DFT、難易度の高いカバレッジ収束、テスト時間最適化、シリコン故障診断には高い付加価値があります。今後は、DFT、物理設計、STA、パッケージ、ATE、歩留まり解析を統合した供給体制が拡大すると予想されます。



米国、欧州、中国、日本などでは、半導体製造、研究開発、人材、設計インフラ、サプライチェーン強靭化を支援する政策が継続しています。これらの政策はチップ開発プロジェクトと地域の研究開発活動を増加させ、DFTサービスの潜在需要を拡大します。一方で、ローカル開発、データ主権、輸出管理、安全なリモートアクセスへの要求も高まります。技術的な障壁には、DFTアーキテクチャの最適化、故障モデルの選択、カバレッジ収束、テスト電力制御、配線混雑の解決、量産不良の解析があります。商業面では、高額なEDAライセンス、上級人材不足、顧客認定、情報セキュリティ審査、長期的なテープアウト実績が参入障壁となります。価格圧力、プロジェクト変動、大手半導体企業による内製化、EDA自動化の進展もリスク要因です。

今後数年間、DFTはより早期の設計段階に組み込まれ、階層化、物理考慮、ライフサイクル連携が進むと予想されます。RTL段階でテスト容易性、電力、物理実装リスクを評価し、DFT、論理合成、配置配線、タイミング、ATE、歩留まり管理のデータを連携する開発方式が広がります。AIはスクリプト作成、ルールチェック、カバレッジ解析、故障診断の効率を高めますが、アーキテクチャ判断や例外的なシリコン挙動への対応には熟練エンジニアが引き続き必要です。AIアクセラレータ、カスタムASIC、車載SoC、RISC-V、HBM、Chipletの成長により、マルチダイテスト、Known Good Die、ダイ間接続テスト、インシステムテスト、シリコンライフサイクル管理が高成長分野になると見込まれます。
